2021年度 下期 学科 午前 第一種電気工事士 学科試験 問49

解説

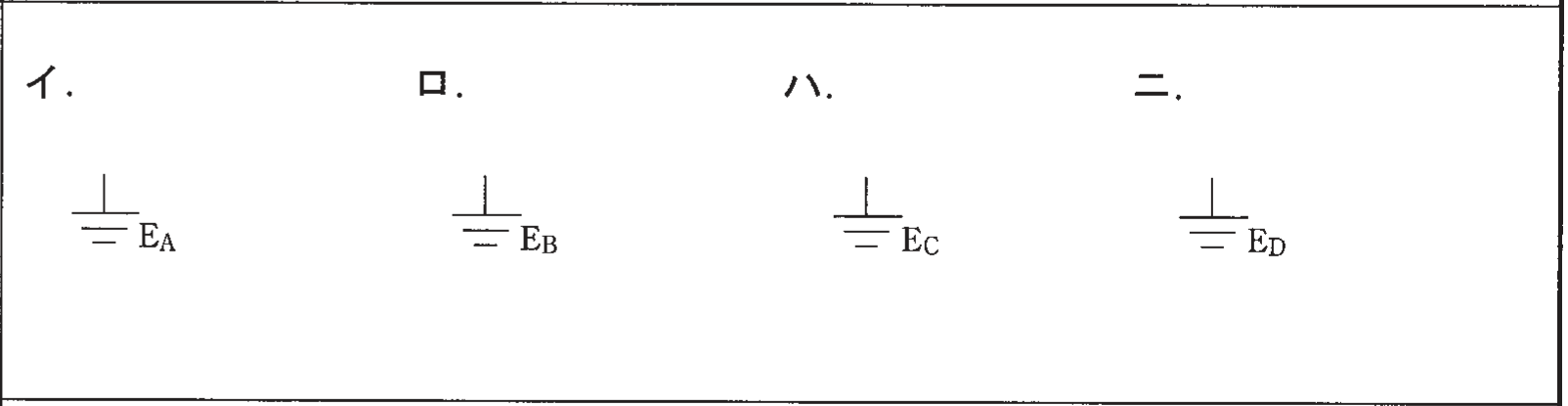

正解は「イ」です。 ⑨は変圧器の金属製外箱などに施す接地の図記号が入る部分です。 高圧(300Vを超える)の機械器具の鉄台・金属製外箱にはA種接地工事を施すため、図記号はE_A(イ)となります。 A種接地工事は接地抵抗10Ω以下、接地線は直径2.6mm以上の軟銅線と定められています。 E_B(ロ)は変圧器低圧側の中性点等に施すB種接地工事の図記号です。
